Коррозионностойкие стопорные шайбы
Описание
United Titanium производит и производит запасные шайбы диаметром от 2 до 3 дюймов. Мы также предлагаем метрические стопорные шайбы по запросу. Эти шайбы изготавливаются в соответствии с самыми последними стандартами ASME B18.21.1, IFI или согласно требованиям заказчика. Наш инвентарь является домом для тысяч этих стопорных шайб из любого из наших различных материалов: сплав C-276, титан 2 класса, титан 5 класса, титан 7 класса и цирконий 702.
Предпочтительные размеры по большей части относятся к сериям, ранее обозначенным «Стандартная табличка» и «SAE».
Там, где общие размеры существовали в двух сериях, размер SAE обозначается как «N» (узкий) и стандартная табличка «W» (широкий). Эти размеры, а также все остальные размеры плоских шайб типа А заказываются по внутреннему диаметру, внешнему диаметру и размерам толщины.

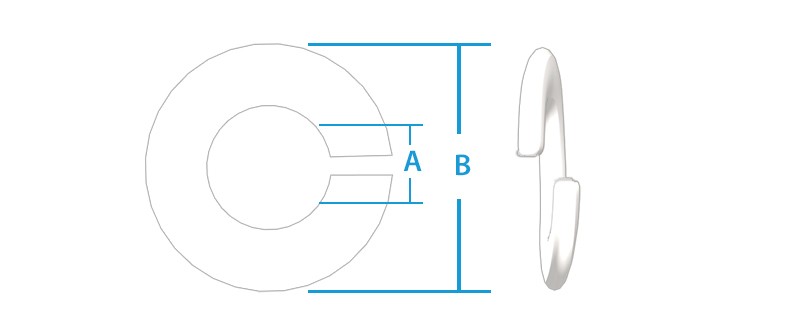

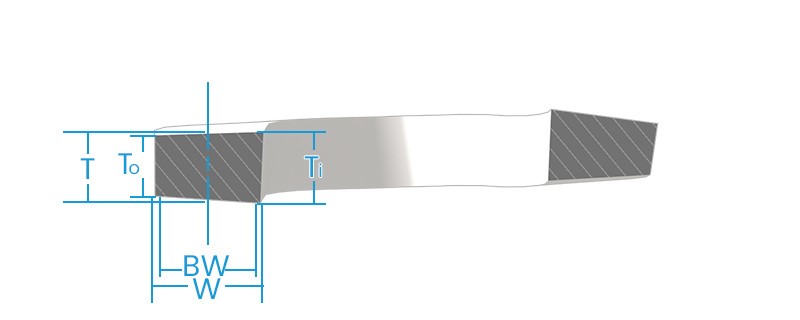

Габаритные размеры
| A | В | T | В | BW | |||
| НОМИНАЛЬНЫЙ РАЗМЕР ШАЙБЫ | ВНУТРЕННИЙ ДИАМЕТР | ВНЕШНИЙ ДИАМЕТР | СРЕДНЯЯ ЧАСТЬ ТОЛЩИНЫ (до + Ti) / 2 | РАЗДЕЛ ШИРИНА | BREARING WIDTH | ||
| МАКСИМУМ | MIN | МАКСИМУМ | MIN | MIN | MIN | ||
| № 2 | 0.086 | 0.094 | 0.088 | 0.172 | 0.020 | 0.035 | 0.024 |
| № 3 | 0.099 | 0.107 | 0.101 | 0.195 | 0.025 | 0.040 | 0.028 |
| № 4 | 0.112 | 0.120 | 0.114 | 0.209 | 0.025 | 0.040 | 0.028 |
| № 5 | 0.125 | 0.133 | 0.127 | 0.236 | 0.031 | 0.047 | 0.033 |
| № 6 | 0.138 | 0.148 | 0.141 | 0.250 | 0.031 | 0.047 | 0.033 |
| № 8 | 0.164 | 0.174 | 0.167 | 0.293 | 0.040 | 0.055 | 0.038 |
| № 10 | 0.190 | 0.200 | 0.193 | 0.334 | 0.047 | 0.062 | 0.043 |
| № 12 | 0.216 | 0.227 | 0.220 | 0.377 | 0.056 | 0.070 | 0.049 |
| 1/4 | 0.250 | 0.260 | 0.252 | 0.487 | 0.062 | 0.109 | 0.076 |
| 5/16 | 0.3125 | 0.322 | 0.314 | 0.583 | 0.078 | 0.125 | 0.087 |
| 3/8 | 0.375 | 0.385 | 0.377 | 0.680 | 0.094 | 0.141 | 0.099 |
| 7/16 | 0.4375 | 0.450 | 0.440 | 0.776 | 0.109 | 0.156 | 0.109 |
| 1/2 | 0.500 | 0.512 | 0.502 | 0.869 | 0.125 | 0.171 | 0.120 |
| 9/16 | 0.5625 | 0.574 | 0.564 | 0.965 | 0.141 | 0.188 | 0.132 |
| 5/8 | 0.625 | 0.641 | 0.628 | 1.073 | 0.156 | 0.203 | 0.142 |
| 11/16 | 0.6875 | 0.704 | 0.691 | 1.170 | 0.172 | 0.219 | 0.153 |
| 3/4 | 0.750 | 0.766 | 0.753 | 1.265 | 0.188 | 0.234 | 0.164 |
| 13/16 | 0.8125 | 0.832 | 0.816 | 1.363 | 0.203 | 0.250 | 0.175 |
| 7/8 | 0.875 | 0.894 | 0.878 | 1.459 | 0.219 | 0.266 | 0.186 |
| 15/16 | 0.9375 | 0.958 | 0.941 | 1.556 | 0.234 | 0.281 | 0.197 |
| 1 | 1.000 | 1.024 | 1.003 | 1.656 | 0.250 | 0.297 | 0.208 |
| 1-1/16 | 1.0625 | 1.087 | 1.066 | 1.751 | 0.266 | 0.312 | 0.218 |
| 1-1/8 | 1.125 | 1.153 | 1.129 | 1.847 | 0.281 | 0.328 | 0.230 |
| 1-3/16 | 1.1875 | 1.217 | 1.192 | 1.943 | 0.297 | 0.344 | 0.241 |
| 1-1/4 | 1.250 | 2.280 | 1.254 | 2.036 | 0.312 | 0.359 | 0.251 |
| 1-5/16 | 1.3125 | 1.344 | 1.317 | 2.133 | 0.328 | 0.375 | 0.262 |
| 1-3/8 | 1.375 | 1.408 | 1.379 | 2.219 | 0.344 | 0.391 | 0.274 |
| 1-7/16 | 1.4375 | 1.472 | 1.442 | 2.324 | 0.359 | 0.406 | 0.284 |
| 1-1/2 | 1.500 | 1.534 | 1.504 | 2.419 | 0.375 | 0.422 | 0.295 |
| 1-5/8 | 1.625 | 1.663 | 1.633 | 2.553 | 0.389 | 0.424 | 0.297 |
| 1-3/4 | 1.750 | 1.789 | 1.758 | 2.679 | 0.389 | 0.424 | 0.297 |
| 1-7/8 | 1.875 | 1.914 | 1.883 | 2.811 | 0.422 | 0.427 | 0.299 |
| 2 | 2.000 | 2.039 | 2.008 | 2.936 | 0.422 | 0.427 | 0.299 |
| 2-1/4 | 2.250 | 2.293 | 2.262 | 3.221 | 0.440 | 0.442 | 0.309 |
| 2-1/2 | 2.500 | 2.543 | 2.512 | 2.471 | 0.440 | 0.442 | 0.309 |
Материалы
| ТИТАНА | ЦИРКОНИЙ | СПЛАВ | ТАНТАЛ | |
| CP-TI (GR. 2) | 702 | 600 | UT35N | |
| 6АЛ-4В (GR. 5) | 705 | 625 | 556 | |
| TI-PD (GR. 7) | 825 | 718 | ||
| TI CODE 12 (GR. 12) | C276 | AL6XN | ||
| 6AL-4V ELI (GR. 23) | C22 | 2205 | ||
| Би 2 | 686 | |||
| B3 | 255 | |||
