Коррозионностойкие винты с головкой под торцевой ключ
Описание
United Titanium производит и осуществляет инвентаризацию винтов с буртиком под торцевой ключ диаметром от 1/4 до 2 ”. Мы также предлагаем винты с метрической головкой под торцевой ключ по запросу. Эти винты с головкой под торцевой ключ изготавливаются в соответствии с самыми последними стандартами ASME B18.3, IFI или заказчиками с полными или частичными вариантами резьбы. Наш инвентарь является домом для тысяч таких винтов с головкой под торцевой ключ из любых наших материалов и размеров.
Винты с головкой под торцевой ключ
СТАНДАРТ (ASME / ANSI)
Метрика (МФИ)

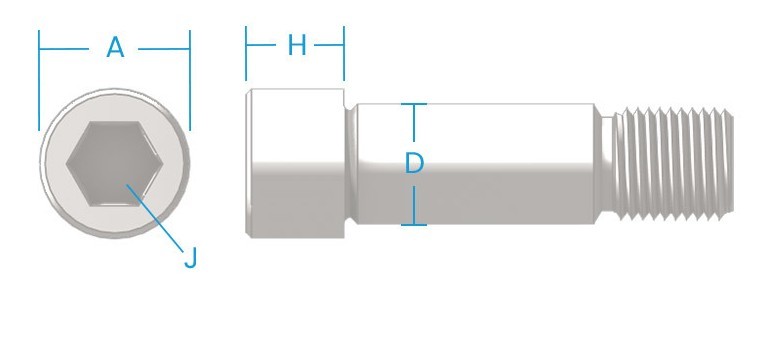

| D | A | ЧАС | J | ||||
| НОМИНАЛЬНЫЙ РАЗМЕР | ДИАМЕТР ПЛЕЧА | ГОЛОВНОЙ ДИАМЕТР | ГОЛОВА ВЫСОТА | РАЗМЕР ГЕКСАГОНА | |||
| МАКСИМУМ | MIN | МАКСИМУМ | MIN | МАКСИМУМ | MIN | NOM | |
| 1/4 | 0,2480 | 0,2460 | 0,375 | 0,357 | 0,188 | 0,177 | 1/8 |
| 5/16 | 0,3105 | 0,3085 | 0,438 | 0,419 | 0,219 | 0,209 | 5/32 |
| 3/8 | 0,3730 | 0,3710 | 0,562 | 0,543 | 0,250 | 0,240 | 3/16 |
| 1/2 | 0,4980 | 0,4960 | 0,750 | 0,729 | 0,312 | 0,302 | 1/4 |
| 5/8 | 0,6230 | 0,6210 | 0,875 | 0,853 | 0,375 | 0,365 | 5/16 |
| 3/4 | 0,7480 | 0,7460 | +1,000 | 0,977 | 0,500 | 0,490 | 3/8 |
| 1 | 0,9980 | 0,9960 | 1,312 | 1,287 | 0,625 | 0,610 | 1/2 |
| 1-1 / 4 | 1,2480 | 1,2460 | 1,750 | 1,723 | 0,750 | 0,735 | 5/8 |
| 1-1 / 2 | 1,4980 | 1,4960 | 2,125 | 2,095 | +1,000 | 0,980 | 7/8 |
| 1-3 / 4 | 1,7480 | 1,7460 | 2,375 | 2,345 | 1,125 | 1,105 | 1 |
| 2 | 1,9980 | 1,9960 | 2,750 | 2,720 | 1,250 | 1,230 | 1-1 / 4 |
| D1 | |||
| НОМИНАЛЬНЫЙ РАЗМЕР | НОМИНАЛЬНЫЙ РАЗМЕР | РЕЗЬБЫ НА ВХОД. | |
| ОСНОВА ПЛЕЧА ДИАМ. | ДИАГРАММА ОСНОВНОЙ РЕЗЬБЫ. | ||
| 1/4 | 0,250 | 10 | 24 |
| 5/16 | 0,312 | 1/4 | 20 |
| 3/8 | 0,375 | 5/16 | 18 |
| 1/2 | 0,500 | 3/8 | 16 |
| 5/8 | 0,625 | 1/2 | 13 |
| 3/4 | 0,750 | 5/8 | 11 |
| 1 | +1,000 | 3/4 | 10 |
| 1-1 / 4 | 1,250 | 7/8 | 9 |
| 1-1 / 2 | +1,500 | 1-1 / 8 | 7 |
| 1-3 / 4 | 1,750 | 1-1 / 4 | 7 |
| 2 | +2,000 | 1-1 / 2 | 6 |
Материалы
| ТИТАН | ЦИРКОНИЙ | СПЛАВ | ТАНТАЛ | |
| CP-TI (GR. 2) | 702 | 600 | UT35N | |
| 6АЛ-4В (GR. 5) | 705 | 625 | 556 | |
| TI-PD (GR. 7) | 825 | 718 | ||
| TI CODE 12 (GR. 12) | C276 | AL6XN | ||
| 6AL-4V ELI (GR. 23) | C22 | 2205 | ||
| Би 2 | 686 | |||
| B3 | 255 | |||
