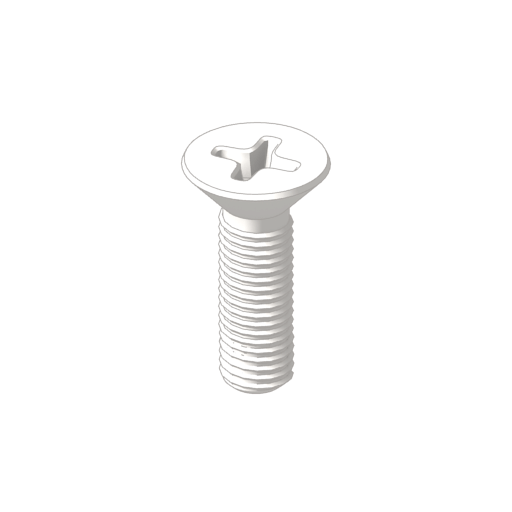

Плоские винты машины Филлипса

Описание

United Titanium производит и осуществляет инвентаризацию винтов с плоскими крестообразными шлицами диаметром от 4 до 3/8 дюйма. Мы также предлагаем метрические плоские винты с крестообразным шлицем по запросу. Эти плоские крепежные винты с крестообразным шлицем изготавливаются в соответствии с самыми последними стандартами ASME B18.6.3, IFI или согласно требованиям заказчика с вариантами с полной или частичной резьбой. Стандарт United Titanium — это угол головки 82 *, но по вашему желанию может быть изготовлен вариант угла 100 *. Наш инвентарь является домом для тысяч этих винтов с плоскими крестообразными шлицами из любого из наших различных материалов, таких как титан 2 класса.

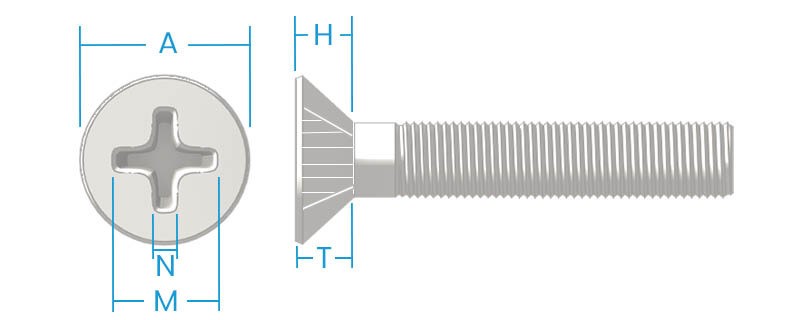

Габаритные размеры

ТИП I
НОМИНАЛЬНЫЙ РАЗМЕР	A	ЧАС	M		T		N	Размер водителя	RECESS PENETRATION выверка ГЛУБИНА
	ГОЛОВНОЙ ДИАМЕТР	ГОЛОВА ВЫСОТА	ДИАМЕТР РЕЦЕССА		ГЛУБИНА РЕЦЕССА		ШИРИНА РЕЦЕССА		RECESS PENETRATION выверка ГЛУБИНА
	МАКСИМУМ	REF	МАКСИМУМ	MIN	МАКСИМУМ	MIN	MIN		МАКСИМУМ	MIN
4	0.212	0.067	0.128	0.115	0.089	0.073	0.018	1	0.082	0.066
5	0.237	0.075	0.154	0.141	0.086	0.063	0.027	2	0.075	0.052
6	0.262	0.083	0.174	0.161	0.106	0.083	0.029	2	0.095	0.072
8	0.312	0.100	0.189	0.176	0.121	0.098	0.030	2	0.110	0.087
10	0.362	0.116	0.204	0.191	0.136	0.113	0.032	2	0.125	0.102
12	0.412	0.132	0.268	0.255	0.156	0.133	0.035	3	0.139	0.116
1/4	0.477	0.153	0.283	0.270	0.171	0.148	0.036	3	0.154	0.131
5/16	0.597	0.191	0.365	0.352	0.216	0.194	0.061	3	0.196	0.174
3/8	0.717	0.230	0.393	0.380	0.245	0.223	0.065	4	0.225	0.203
7/16	0.760	0.223	0.409	0.396	0.261	0.239	0.068	4	0.241	0.219
1/2	0.815	0.223	0.424	0.411	0.276	0.254	0.069	4	0.256	0.234
9/16	0.932	0.260	0.454	0.431	0.300	0.278	0.073	4	0.280	0.258
5/8	1.050	0.298	0.576	0.553	0.342	0.316	0.079	5	0.309	0.283
3/4	1.285	0.372	0.640	0.617	0.406	0.380	0.087	5	0.373	0.347
