Pan Phillips Машинные Винты

Описание

United Titanium производит и осуществляет инвентаризацию винтов с крестообразным шлицем диаметром от 4 до 1/4 дюйма. По запросу мы также предлагаем крепежные винты с крестообразным шлицем. Эти крепежные винты с крестообразным шлицем изготавливаются в соответствии с самыми последними стандартами ASME B18.6.3, IFI или заказчиками с полными или частичными вариантами резьбы. Наш инвентарь является домом для тысяч этих крепежных винтов с крестообразным шлицем из любого из наших различных материалов, таких как титан 2-й степени.

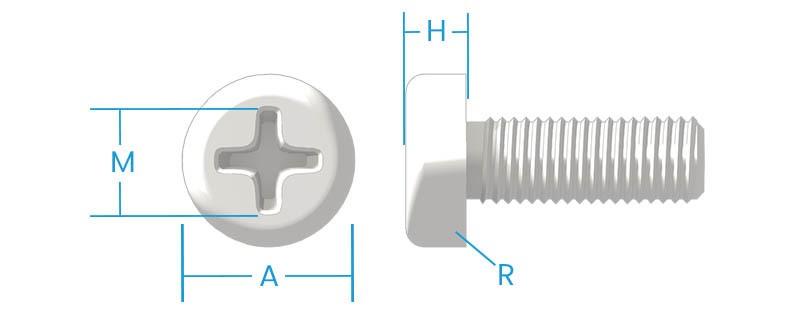

Габаритные размеры

ТИП 1
НОМИНАЛЬНЫЙ РАЗМЕР	A		ЧАС		р	M		Размер водителя
	ГОЛОВНОЙ ДИАМЕТР		ГОЛОВА ВЫСОТА		ГОЛОВНОЙ РАДИУС	ДИАМЕТР РЕЦЕССА
	МАКСИМУМ	MINX	МАКСИМУМ	MIN	MIN	МАКСИМУМ	MIN
4	0.219	0.205	0.080	0.070	0.010	0.122	0.109	1
5	0.245	0.231	0.089	0.079	0.015	0.158	0.145	2
6	0.270	0.256	0.097	0.087	0.015	0.166	0.153	2
8	0.322	0.306	0.115	0.105	0.015	0.182	0.169	2
10	0.373	0.357	0.133	0.122	0.020	0.199	0.186	2
12	0.425	0.407	0.151	0.139	0.025	0.259	0.246	3
1/4	0.492	0.473	0.175	0.162	0.035	0.281	0.268	3
5/16	0.615	0.954	0.218	0.203	0.040	0.350	0.337	3
3/8	0.740	0.716	0.261	0.244	0.040	0.389	0.376	4
7/16	0.863	0.837	0.305	0.284	0.050	0.413	0.400	4
1/2	0.987	0.958	0.348	0.325	0.055	0.435	0.422	4
9/16	1.041	1.000	0.391	0.366	0.065	0.470	0.447	4
5/8	1.172	1.125	0.434	0.406	0.075	0.587	0.564	5
3/4	1.435	1.375	0.521	0.488	0.085	0.633	0.610	5
