Винты с пазом

Описание

United Titanium производит и осуществляет инвентаризацию винтов с плоским шлицем диаметром от 0 до 3/8 дюйма. По запросу мы также поставляем крепежные винты с плоским шлицем. Эти крепежные винты с плоским шлицем изготавливаются в соответствии с самыми последними стандартами ASME B18.6.3, IFI или согласно требованиям заказчика с вариантами с полной или частичной резьбой. Наш инвентарь является домом для тысяч этих крепежных винтов с плоским шлицем из любого из наших различных материалов, таких как сплав C-276, титан 2 класса и цирконий 702.

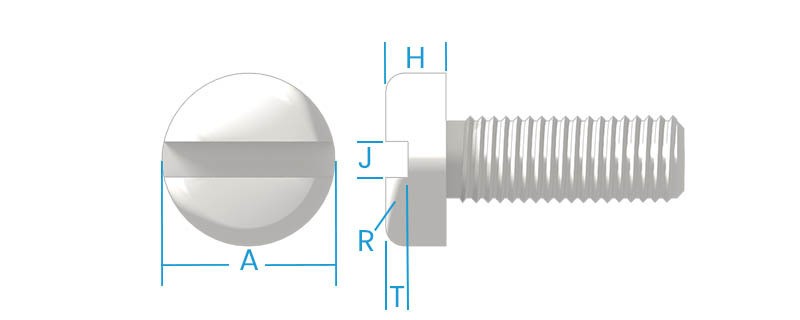

Габаритные размеры

	A		ЧАС		р	J		T
НОМИНАЛЬНЫЙ РАЗМЕР	ГОЛОВНОЙ ДИАМЕТР		ГОЛОВА ВЫСОТА		ГОЛОВНОЙ РАДИУС	Слот ширина		СЛОТ ГЛУБИНА
НОМИНАЛЬНЫЙ РАЗМЕР	МАКСИМУМ	MIN	МАКСИМУМ	MIN	МАКСИМУМ	МАКСИМУМ	MIN	МАКСИМУМ	MIN
0	0.116	0.104	0.039	0.031	0.020	0.023	0.016	0.022	0.014
1	0.142	0.130	0.046	0.038	0.025	0.026	0.019	0.027	0.018
2	0.167	0.155	0.053	0.045	0.035	0.031	0.023	0.031	0.022
3	0.193	0.180	0.060	0.051	0.037	0.035	0.027	0.036	0.026
4	0.219	0.205	0.068	0.058	0.042	0.039	0.031	0.040	0.030
5	0.245	0.231	0.075	0.065	0.044	0.043	0.035	0.045	0.034
6	0.270	0.256	0.082	0.072	0.046	0.048	0.039	0.050	0.037
8	0.322	0.306	0.096	0.085	0.052	0.054	0.045	0.058	0.045
10	0.373	0.357	0.110	0.099	0.061	0.060	0.050	0.068	0.053
12	0.425	0.407	0.125	0.112	0.078	0.067	0.056	0.077	0.061
1/4	0.492	0.473	0.144	0.130	0.087	0.075	0.064	0.087	0.070
5/16	0.615	0.594	0.178	0.162	0.099	0.084	0.072	0.106	0.085
3/8	0.740	0.716	0.212	0.195	0.143	0.094	0.081	0.124	0.100
7/16	0.863	0.837	0.247	0.228	0.153	0.094	0.081	0.142	0.116
1/2	0.987	0.958	0.281	0.260	0.175	0.106	0.091	0.161	0.131
9/16	1.041	1.000	0.315	0.293	0.197	0.118	0.102	0.179	0.146
5/8	1.172	1.125	0.350	0.325	0.219	0.133	0.116	0.197	0.162
3/4	1.435	1.375	0.419	0.390	0.263	0.149	0.131	0.234	0.192

Материалы

ТИТАНА	ЦИРКОНИЙ	СПЛАВ		ТАНТАЛ
CP-TI (GR. 2)	702	600	UT35N
6АЛ-4В (GR. 5)	705	625	556
TI-PD (GR. 7)		825	718
TI CODE 12 (GR. 12)		C276	AL6XN
6AL-4V ELI (GR. 23)		C22	2205
		Би 2	686
		B3	255
