Крепежные винты с прорезями

Описание

United Titanium производит и осуществляет инвентаризацию винтов с цилиндрическими шлицевыми отверстиями диаметром от 0 до 5/16 ”. У нас также есть метрические крепежные винты с прорезями для шпилек, доступные по запросу. Эти крепежные винты со шлицевым шлицем изготавливаются в соответствии с самыми последними стандартами ASME B18.6.3, IFI или согласно требованиям заказчика с вариантами с полной или частичной резьбой. Наш инвентарь является домом для тысяч этих крепежных болтов с прорезями филлистер в любом из наших различных материалов и размеров.

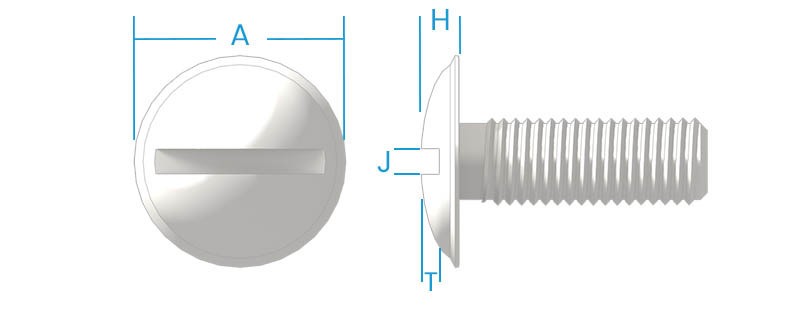

Габаритные размеры

	A		ЧАС		J		T
НОМИНАЛЬНЫЙ РАЗМЕР	ГОЛОВНОЙ ДИАМЕТР		ГОЛОВА ВЫСОТА		Слот ширина		СЛОТ ГЛУБИНА
НОМИНАЛЬНЫЙ РАЗМЕР	МАКСИМУМ	MIN	МАКСИМУМ	MIN	МАКСИМУМ	MIN	МАКСИМУМ	MIN
0	0.131	0.119	0.037	0.029	0.023	0.016	0.022	0.014
1	0.164	0.149	0.045	0.037	0.026	0.019	0.027	0.018
2	0.194	0.180	0.053	0.044	0.031	0.023	0.031	0.022
3	0.226	0.211	0.061	0.051	0.035	0.027	0.036	0.026
4	0.257	0.241	0.069	0.059	0.039	0.031	0.040	0.030
5	0.289	0.272	0.078	0.066	0.043	0.035	0.045	0.034
6	0.321	0.303	0.086	0.074	0.048	0.039	0.050	0.037
8	0.384	0.364	0.102	0.088	0.054	0.045	0.058	0.045
10	0.448	0.425	0.128	0.113	0.060	0.050	0.068	0.053
12	0.511	0.487	0.134	0.118	0.067	0.056	0.077	0.061
1/4	0.573	0.546	0.150	0.133	0.075	0.064	0.087	0.070
5/16	0.698	0.666	0.183	0.162	0.084	0.072	0.106	0.085
3/8	0.823	0.787	0.215	0.191	0.094	0.081	0.124	0.100
7/16	0.948	0.907	0.248	1.221	0.094	0.081	0.142	0.116
1/2	1.073	1.028	0.280	0.250	0.106	0.091	0.161	0.131
9/16	1.198	1.149	0.312	0.279	0.118	0.102	0.179	0.146
5/8	1.323	1.269	0.345	0.309	0.133	0.116	0.196	0.162
3/4	1.573	1.511	0.410	0.368	0.149	0.131	0.234	0.182

Материалы

ТИТАНА	ЦИРКОНИЙ	СПЛАВ		ТАНТАЛ
CP-TI (GR. 2)	702	600	UT35N
6АЛ-4В (GR. 5)	705	625	556
TI-PD (GR. 7)		825	718
TI CODE 12 (GR. 12)		C276	AL6XN
6AL-4V ELI (GR. 23)		C22	2205
		Би 2	686
		B3	255
