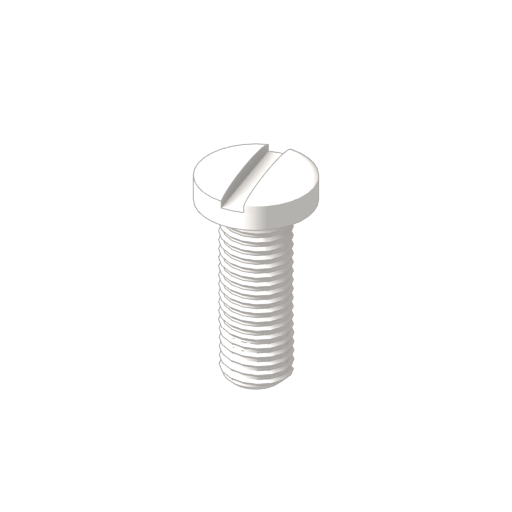

Винты с шлицевым шлицем Fillister

Описание

United Titanium производит и осуществляет инвентаризацию винтов с цилиндрическими шлицевыми отверстиями диаметром от 0 до 5/16 ”. У нас также есть метрические крепежные винты с прорезями для шпилек, доступные по запросу. Эти крепежные винты со шлицевым шлицем изготавливаются в соответствии с самыми последними стандартами ASME B18.6.3, IFI или согласно требованиям заказчика с вариантами с полной или частичной резьбой. Наш инвентарь является домом для тысяч этих крепежных болтов с прорезями филлистер в любом из наших различных материалов и размеров.

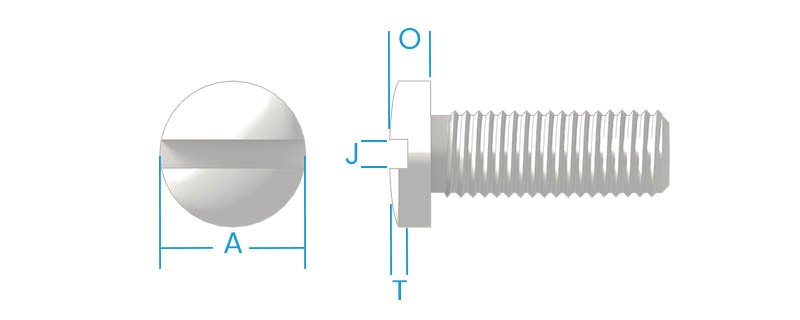

Габаритные размеры

	A		О		J		T
НОМИНАЛЬНЫЙ РАЗМЕР	ГОЛОВНОЙ ДИАМЕТР		Общая высота головы		Слот ширина		СЛОТ ГЛУБИНА
НОМИНАЛЬНЫЙ РАЗМЕР	МАКСИМУМ	MIN	МАКСИМУМ	MIN	МАКСИМУМ	MIN	МАКСИМУМ	MIN
0	0.096	0.083	0.055	0.047	0.023	0.016	0.025	0.015
1	0.118	0.104	0.066	0.058	0.026	0.019	0.031	0.020
2	0.140	0.124	0.083	0.066	0.031	0.023	0.037	0.025
3	0.161	0.145	0.095	0.077	0.035	0.027	0.043	0.030
4	0.183	0.166	0.107	0.088	0.039	0.031	0.048	0.035
5	0.205	0.187	0.120	0.100	0.043	0.035	0.054	0.040
6	0.226	0.208	0.132	0.111	0.048	0.039	0.060	0.045
8	0.270	0.250	0.156	0.133	0.054	0.045	0.071	0.054
10	0.313	0.292	0.180	0.156	0.060	0.050	0.083	0.064
12	0.357	0.334	0.205	0.178	0.067	0.056	0.094	0.074
1/4	0.414	0.389	0.237	0.207	0.075	0.064	0.109	0.087
5/16	0.518	0.490	0.295	0.262	0.084	0.072	0.137	0.110
3/8	0.622	0.590	0.355	0.315	0.094	0.081	0.164	0.133
7/16	0.625	0.589	0.368	0.321	0.094	0.081	0.170	0.135
1/2	0.750	0.710	0.412	0.362	0.106	0.091	0.190	0.151
9/16	0.812	0.768	0.466	0.410	0.118	0.102	0.214	0.172
5/8	0.875	0.827	0.521	0.461	0.133	0.116	0.240	0.193
3/4	1.000	0.945	0.612	0.542	0.149	0.131	0.281	0.226

Материалы

ТИТАНА	ЦИРКОНИЙ	СПЛАВ		ТАНТАЛ
CP-TI (GR. 2)	702	600	UT35N
6АЛ-4В (GR. 5)	705	625	556
TI-PD (GR. 7)		825	718
TI CODE 12 (GR. 12)		C276	AL6XN
6AL-4V ELI (GR. 23)		C22	2205
		Би 2	686
		B3	255
