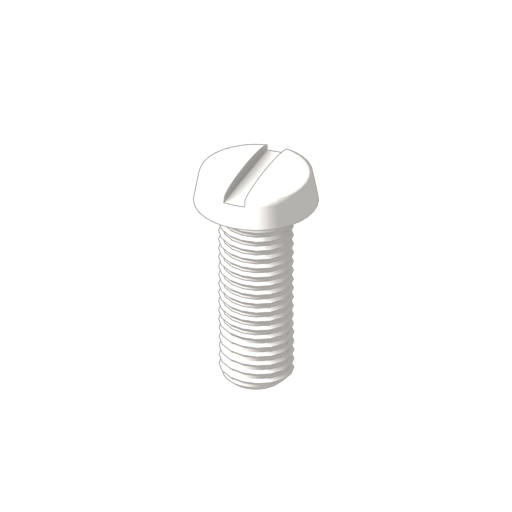

Крепежные винты с прорезями

Описание

United Titanium производит и осуществляет инвентаризацию винтов с цилиндрическими шлицевыми отверстиями диаметром от 0 до 5/16 ”. У нас также есть метрические крепежные винты с прорезями для шпилек, доступные по запросу. Эти крепежные винты со шлицевым шлицем изготавливаются в соответствии с самыми последними стандартами ASME B18.6.3, IFI или согласно требованиям заказчика с вариантами с полной или частичной резьбой. Наш инвентарь является домом для тысяч этих крепежных болтов с прорезями филлистер в любом из наших различных материалов и размеров.

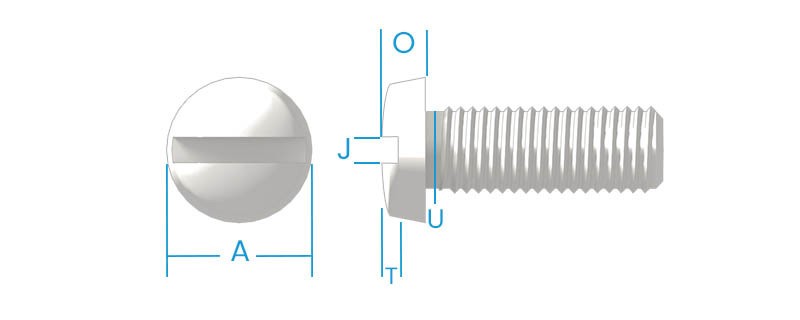

Габаритные размеры

	A		О		J		T		U
НОМИНАЛЬНЫЙ РАЗМЕР	ГОЛОВНОЙ ДИАМЕТР		Общая высота головы		Слот ширина		СЛОТ ГЛУБИНА		ПОДРЕЗАННАЯ ДИАМЕТР
НОМИНАЛЬНЫЙ РАЗМЕР	МАКСИМУМ	MIN	МАКСИМУМ	MIN	МАКСИМУМ	MIN	МАКСИМУМ	MIN	МАКСИМУМ	MIN
0	0.126	0.119	0.032	0.026	0.023	0.016	0.018	0.009	0.098	0.086
1	0.153	0.145	0.041	0.035	0.026	0.019	0.024	0.014	0.120	0.105
2	0.181	0.171	0.050	0.043	0.031	0.023	0.030	0.020	0.141	0.124
3	0.208	0.197	0.059	0.052	0.035	0.027	0.036	0.025	0.162	0.143
4	0.235	0.223	0.068	0.061	0.039	0.031	0.042	0.030	0.184	0.161
5	0.263	0.249	0.078	0.069	0.043	0.035	0.048	0.035	0.205	0.180
6	0.290	0.275	0.087	0.078	0.048	0.039	0.053	0.040	0.226	0.199
8	0.344	0.326	0.105	0.095	0.054	0.045	0.065	0.050	0.269	0.236
10	0.399	0.378	0.123	0.112	0.060	0.050	0.077	0.060	0.312	0.274
12	0.454	0.430	0.141	0.130	0.067	0.056	0.089	0.070	0.354	0.311
1/4	0.525	0.498	0.165	0.152	0.075	0.064	0.105	0.084	0.410	0.360
5/16	0.656	0.622	0.209	0.194	0.084	0.072	0.134	0.108	0.513	0.450
3/8	0.788	0.746	0.253	0.235	0.094	0.081	0.163	0.132	0.615	0.540

Материалы

ТИТАНА	ЦИРКОНИЙ	СПЛАВ		ТАНТАЛ
CP-TI (GR. 2)	702	600	UT35N
6АЛ-4В (GR. 5)	705	625	556
TI-PD (GR. 7)		825	718
TI CODE 12 (GR. 12)		C276	AL6XN
6AL-4V ELI (GR. 23)		C22	2205
		Би 2	686
		B3	255
