Плоские шлицевые винты

Описание

United Titanium производит и осуществляет инвентаризацию винтов с плоским шлицем диаметром от 0 до 3/8 дюйма. Мы также предлагаем метрические винты с плоским шлицем по запросу. Эти крепежные винты с плоским шлицем изготавливаются в соответствии с новейшими стандартами ASME B18.6.3, IFI или согласно требованиям заказчика с вариантами исполнения с полной или частичной резьбой. Стандарт United Titanium — это угол головки 82 *, но по вашему желанию может быть изготовлен вариант угла 100 *. Наш инвентарь является домом для тысяч этих винтов с плоским шлицем из любого из наших различных материалов и размеров.

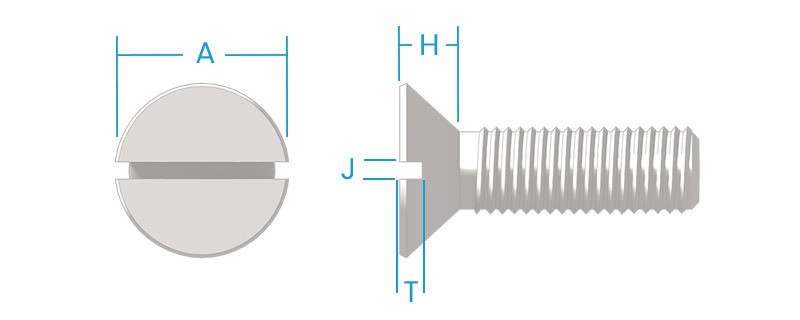

Габаритные размеры

	A	ЧАС	J		T
НОМИНАЛЬНЫЙ РАЗМЕР	ГОЛОВА ДИАМ.	ГОЛОВА ВЫСОТА	Слот ширина		СЛОТ ГЛУБИНА
НОМИНАЛЬНЫЙ РАЗМЕР	MAX, EDGE SHARP	REF	МАКСИМУМ	MIN	МАКСИМУМ	MIN
0	0.119	0.035	0.023	0.016	0.015	0.010
1	0.146	0.043	0.026	0.019	0.019	0.012
2	0.172	0.051	0.031	0.023	0.023	0.015
3	0.199	0.059	0.035	0.027	0.027	0.017
4	0.225	0.067	0.039	0.031	0.030	0.020
5	0.252	0.075	0.043	0.035	0.034	0.022
6	0.279	0.083	0.048	0.039	0.038	0.024
8	0.332	0.100	0.054	0.045	0.045	0.029
10	0.385	0.116	0.060	0.050	0.053	0.034
12	0.438	0.132	0.067	0.056	0.060	0.039
1/4	0.507	0.153	0.075	0.064	0.070	0.046
5/16	0.635	0.191	0.084	0.072	0.088	0.058
3/8	0.762	0.230	0.094	0.081	0.106	0.070
7/16	0.812	0.223	0.094	0.081	0.103	0.066
1/2	0.875	0.223	0.106	0.091	0.103	0.065
9/16	1.000	0.260	0.118	0.102	0.120	0.077
5/8	1.125	0.298	0.133	0.116	0.137	0.088
3/4	1.375	0.372	0.149	0.131	0.171	0.111

Материалы

ТИТАНА	ЦИРКОНИЙ	СПЛАВ		ТАНТАЛ
CP-TI (GR. 2)	702	600	UT35N
6АЛ-4В (GR. 5)	705	625	556
TI-PD (GR. 7)		825	718
TI CODE 12 (GR. 12)		C276	AL6XN
6AL-4V ELI (GR. 23)		C22	2205
		Би 2	686
		B3	255
